فروكاوا 70 طن

العلامة التجارية: FURUKAWA النوع: رافعة الموديل: 70 طن

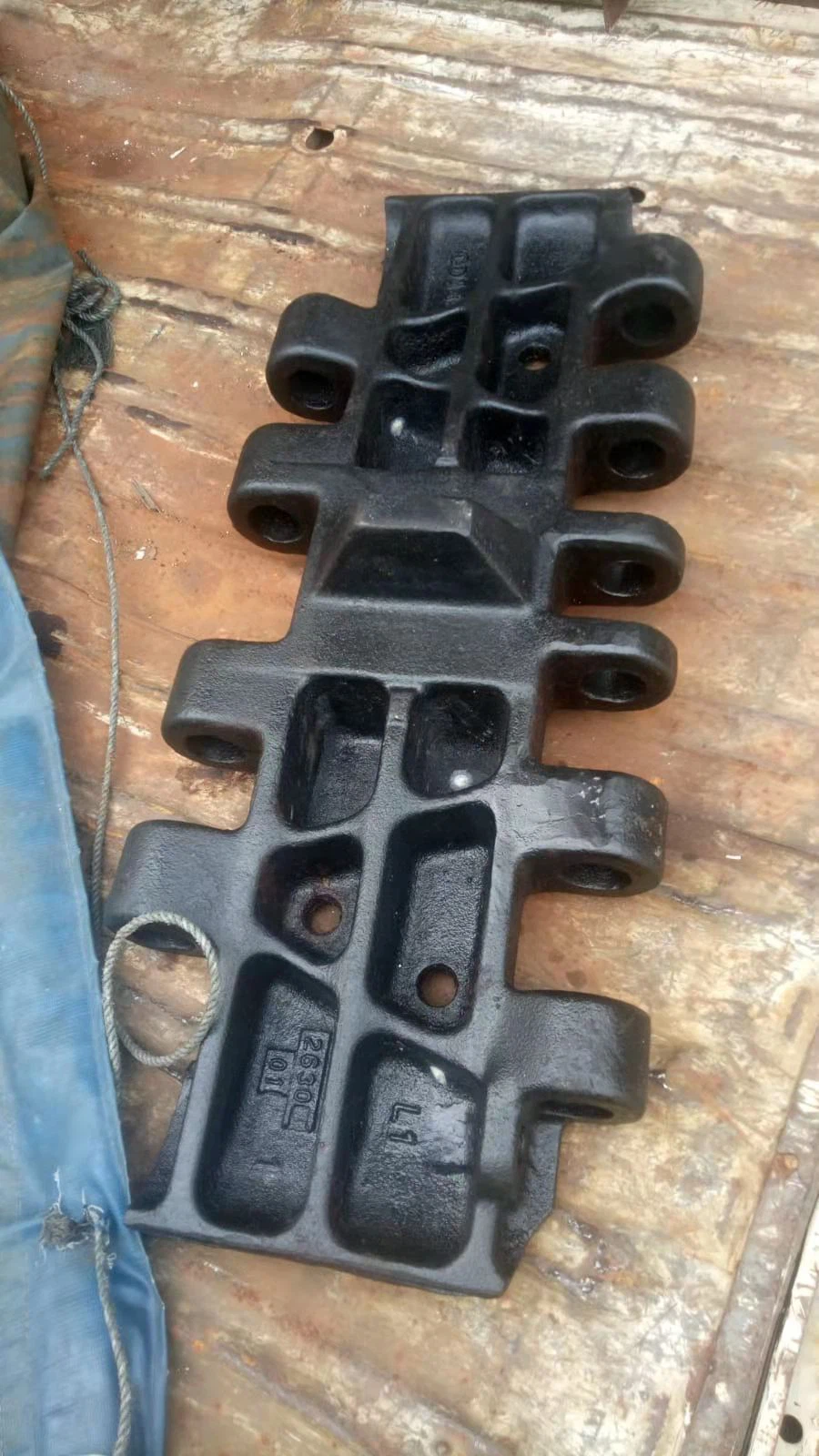

لوحة المسار الحذاء

الزاحفترالوحة حذاء ck من رافعة مجنزرةهو أحد أجزاء الشاسيه في آلات البناء ، وهو نوع من الأجزاء المعرضة للخطر من آلات البناء. يشيع استخدامها في الحفارات والجرافات والرافعات الزاحفة والأرصفة وآلات البناء الأخرى.

هيكل لوحة الزاحف للرافعة المجنزرة

وفقًا لشكل التأريض ، تنقسم أحذية الجنزير شائعة الاستخدام إلى ثلاثة أنواع: التعزيز الفردي ، وثلاثة التعزيزات ، والقاع المسطح. يستخدم البعض منهم أيضًا أحذية الجنزير المثلث. يتم استخدام حذاء الجنزير ذو الضلع الفردي بشكل أساسي في البلدوزر والجرار ، لأن حذاء الجنزير مطلوب للحصول على قدرة سحب أعلى عندما يعمل هذا النوع من الآلات. ومع ذلك ، نادرًا ما يتم استخدامه في الحفارات. يستخدم هذا النوع من حذاء الجنزير فقط عندما تكون الحفارات مجهزة بإطار حفر أو تتطلب دفعًا أفقيًا كبيرًا. هناك حاجة إلى قوة جر عالية عند الدوران بواسطة الغواصة ، لذا فإن قضيب المداس العالي (أي شوكة المداس) سوف يضغط على التربة (أو الأرض) بين قضبان المداس ، مما يؤثر على حركة الحفار. تستخدم لوحة الزاحف للرافعة المجنزرة بشكل رئيسي في الرافعة المجنزرة.

ارتداء قانون حذاء الجنزير للرافعة المجنزرة

أثناء التشغيل العادي ، يدور دبوس الزاحف للخلف ببطء في فتحة الدبوس ، ويكون التآكل متساويًا ، ويصبح ثقب الدبوس أكبر ويصبح الدبوس أصغر. إذا تسبب التشغيل غير السليم ، مثل الدوران بسرعة عالية ، أو البدء بشكل مفاجئ ، أو الدخول في المياه الموحلة أو الأعشاب الضارة ، في انسداد الدبوس ، فسيتم الضغط على الجانبين الأيسر والأيمن من حذاء الجنزير بشدة والانحناء ، سيكون الدبوس مشوهًا ومثنيًا ، ولا يمكنه الدوران في فتحة الدبوس ، سيصبح الدبوس وثقب الدبوس احتكاكًا منزلقًا ، ويقتصر جزء الاحتكاك على جزء صغير من سطح التلامس ، وسوف يطحن الدبوس تدريجيًا إلى شكل كرنك ، سيصبح ثقب الدبوس أيضًا بيضاويًا. عندما يزداد ثقب الدبوس ، تصبح مسافة الجنزير أطول (الملعب هو الفتحة الموجودة على طرفي حذاء الجنزير) ، وبالتالي فإن حذاء الجنزير وعجلة القيادة يقضمان بعضهما البعض ، ويتم ارتداء حذاء الجنزير ، وعجلة القيادة الأسنان على شكل شفرة. وفقًا للقياس ، عندما تتغير درجة الميل من 174 مم إلى 184 مم ، يتغير عرض فتح أسنان عجلة القيادة من 87 مم إلى 97 مم ، ويتم تدمير الاشتباك العادي المتدحرج.

نظرًا لإطالة مسافة حذاء الجنزير ، فإنه يتسبب أيضًا في قفز الأسطوانة عند المشي ، مما يسرع من تآكل مدرج حذاء الجنزير. عندما يكون هبوط المدرج أكثر من 4 مم ، يجب إصلاحه. تآكل الجزء التوجيهي من حذاء الجنزير ناتج بشكل أساسي عن انحراف الجنزير ، والتشوه الخطير لحذاء الجنزير ، والاهتزاز المحوري الكبير جدًا للأسطوانة والتباطؤ. يتم ارتداء أحذية الجنزير الخردة الشائعة أو يتم ارتداؤها بشدة عند الجزء المتشابك مع عجلة القيادة

عملية الإنتاج

تخصيص

معدات التفتيش
